宿迁伟邦方形不锈钢水箱结构图,不锈钢保温水箱结构介绍

不锈钢水箱是由500*500、1000*500、1000*1000等规格冲压板焊接拼装完成，主要分为两大类：

一、不锈钢冷水箱

冷水箱又分为方形水箱和异形水箱，主要用于生活用水和消防用水。生活水箱一般吨位较大，安装于地下室。消防水箱规格一般在15~24m3之间。大部份位于楼顶炮台之上。

二、不锈钢保温水箱

不锈钢保温水箱分为常规不锈钢保温水箱和膨胀式水箱，用于酒店宾馆。主要靠聚胺酯发泡层保温。夏天温差一般保证24小时5℃左右，冬天温差保证24小时10℃左右。具体温差需根据水箱安装位置，当地气候温差计算。（常规不锈钢保温水箱即为无压力水箱，膨胀式水箱为有压力水箱，需整体密封焊接。）

完整的不锈钢水箱包含以下部件（除无特殊要求）

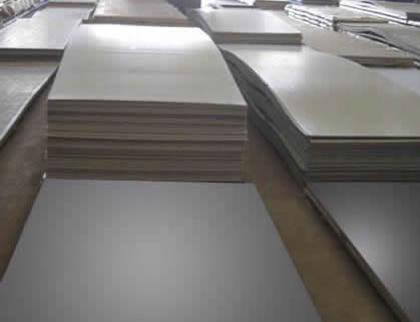

1底板：位于水箱底部，一般为2*1的平板（正常规格）其余按水箱实际尺寸进行裁剪。厚度根据水箱尺寸、基础、大小、高度来定。其厚度一般为3.0~1.2如下图1-1

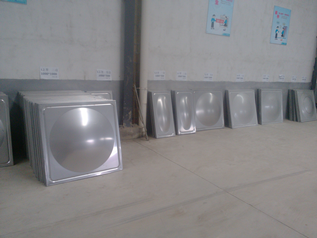

2.侧板：侧板尺寸分为1000*1000、1000*500、500*500三种常规尺寸。也可根据水箱实际尺寸进行灵活变动。厚度以水箱高度来决定。一般离底部越近。板材越厚。一般为2.5~1.2其如下图1-2

3.顶板：顶板和侧板规格型号是一致的，区分在于厚度，顶板厚度是水箱最薄的。一般为1.0mm

4.人孔、扶梯、透气孔

人孔是进入水箱内部检修观察孔。一般预留在水箱进水口附近，规格为800mm*800mm的圆形孔径，上面安装有人孔盖。

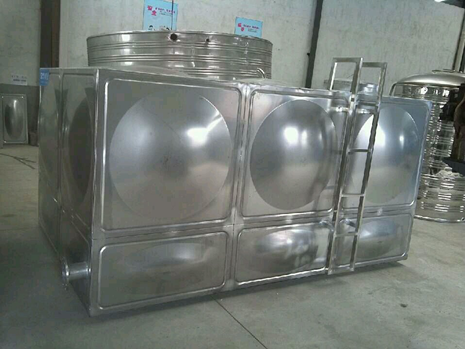

扶梯的作用用于维修人员检查维修水箱顶部和内部，扶梯高度根据水箱高度来决定，比水箱高出200mm，其宽度为300mm，每一个间隔不得超过350mm。如图1-3

透气孔是防止水箱内部气压膨胀，内部空气流通的作用。注：透气孔，外部口必须安装防虫网。防止水源被虫鼠污染。

拉筋

水箱内部主要结构。起到支撑和稳固水箱的作用。拉筋又分为主拉、斜拉、立柱三大类。一般型号分为4*4、4*1、3*2或槽钢式3*2*2、3*1*1几种

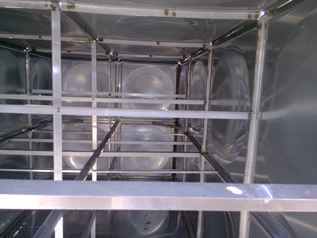

主拉：主拉主要作用是防止水箱变形，一般采用较厚材料4*4规格。其间距一般为1000mm一条，大型水箱特别是高度超过3米以上的。其间距应该为500mm一条，确保其拉力，不让水箱因水箱压力过大导致变形。如下图1-5为主拉

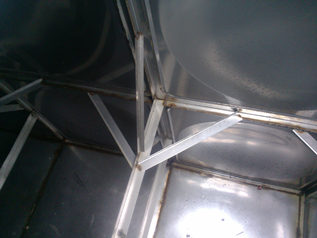

斜拉：斜拉主要的作用在于分担主拉筋的拉力，进一步对水箱板进行稳固，切成500mm的长度，连接在水箱与主拉之间。常规尺寸为4*1厚度一般以靠近顶部的侧板厚度为基准。如下图1-6

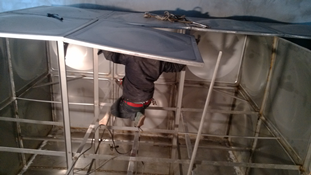

立柱：主要的作用是支撑作用，防止顶板蹋陷，变形。一般采用4*4的规格，厚度以顶部板厚为基准。如下图1-7

6.法兰片、丝口

法兰片采用水箱同级别的304材质。用于不锈钢水箱的进出水与管道的连接。如下图1-8

丝口作用与法兰片相同，还用于安装浮球，液位计等。

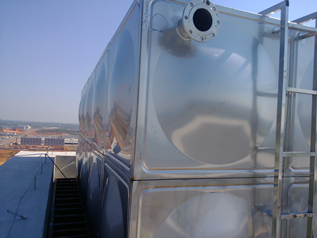

不锈钢水箱开孔分为进水、出水、排污、溢流四种主要孔径，其他按客户要求进行定孔。上图为水箱溢流口。进水口常规位置在顶部下来500mm的地方。溢流口要高于进水口100mm到200mm。出水口位于水箱底部上来300mm的位置，排污比出水略低或者安装于水箱底部。以上水箱开孔位置以施工图纸和客户指定为基准。

7.其他配件：

浮球（浮球分为电子式浮球和机械式浮球）其主要作用是不锈钢水箱控制进水。原理是通过浮球上的铅球随水位的上升达到一定位置时，自动将进水关避。避免水箱多余的水溢流出来，造成浪费和对其他设备的损坏。

液位计（液位计分为电子显示式和常规式）用于观察水箱内部水位

注：以上浮球和液位计不属于公司生产水箱承包部件。但可以为客户预留安装丝口。

不锈钢保温水箱内外胆：

不锈钢保温水箱分为内胆和外胆。内胆采用304材质。同冷水箱一致。外胆采用201材质，厚度在0.5~0.8之间。中间用聚胺酯发泡保温。聚胺酯厚度为125px。其内部结构与开孔与冷水箱相同。
